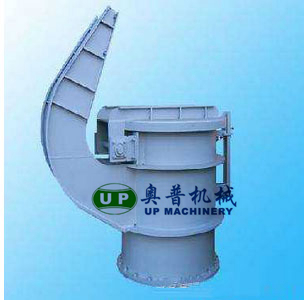

ZY-口型泄壓閥
用途
本閥主要用于管路終端，控制管路壓力。控制壓力的大小可通過蓋頂部的配重來調節，適用于水泥、電力等工業部門。
工作原理
當系統壓力超過固定壓力時將泄壓閥頂蓋沖開泄壓。

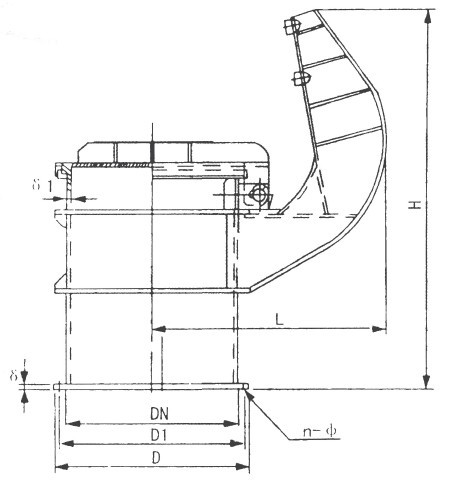

外形安裝尺寸圖
外形安裝尺寸
|
DN |
D |
D1 |
H |
L |
δ |
δ1 |
n-Φ |
|
800 |
958 |
885 |
800 |
800 |
12 |
4 |
24-Φ24 |
|
1300 |
1415 |
1370 |
1300 |
1300 |
20 |
8 |
32-Φ24 |
